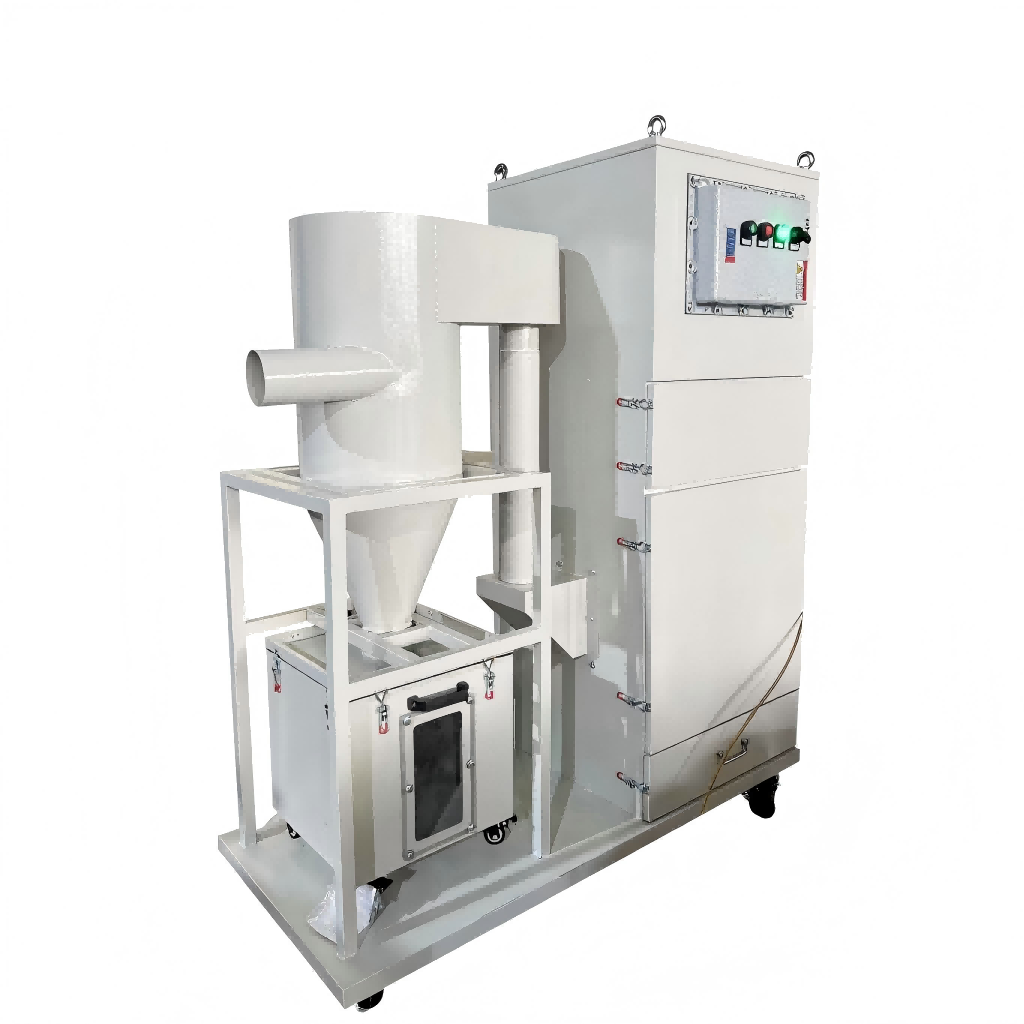

Industrieller Zyklon-Staubsammler

Der Zyklon-Staubabscheider ist eine gängige Art von trockener Gas-Feststoff-Trennanlage, die Staubpartikel im Luftstrom durch die Wirkung der Zentrifugalkraft entfernt.

Es besteht im Wesentlichen aus den folgenden mehreren Teilen:

1. Einlassrohr: Durch dieses gelangt staubhaltiges Gas in den Staubabscheider.

2. Zylinder: Er ist zylindrisch und dient als Hauptraum für die Staubabscheidung.

3. Kegel: Unterhalb des Zylinders verbunden, hilft die allmählich schrumpfende Form, den Trenneffekt zu verbessern.

4. Abgasrohr: Von hier wird gereinigtes Gas abgeführt.

5. Ascheauslassöffnung: Dient zum Sammeln und Ablassen des abgeschiedenen Staubs.

Das Funktionsprinzip des Zyklon-Staubabscheiders besteht darin, dass das staubhaltige Gas mit einer bestimmten Geschwindigkeit entlang der tangentialen Richtung in den Zylinder des Staubsammlers eintritt und einen rotierenden Luftstrom bildet. Während der Rotation werden die Staubpartikel durch die Zentrifugalkraft beeinflusst, bewegen sich in Richtung der Zylinderwand und der Kegelwand und werden unter der Wirkung der Schwerkraft und des Luftstroms aus der Ascheauslassöffnung ausgetragen. Das gereinigte Gas wird aus dem Abgasrohr abgeführt.

Im Bergbau beispielsweise kann der Zyklon-Staubabscheider zur Beseitigung des beim Zerkleinern und Transportieren von Erzen entstehenden Staubs eingesetzt werden. In der getreideverarbeitenden Industrie kann der Staub bei der Getreidehandhabung und -verarbeitung effektiv entfernt werden.

Der Zyklon-Staubabscheider bietet folgende Vorteile:

1. Einfache Struktur und niedrige Kosten.

2. Bequemer Betrieb und Wartung, stabiler und zuverlässiger Betrieb.

3. Es kann staubhaltiges Gas mit einer höheren Temperatur und einem größeren Luftvolumen verarbeiten.

Insgesamt spielt der Zyklon-Staubabscheider eine wichtige Rolle in der industriellen Produktion, insbesondere dann, wenn die Anforderungen an die Staubentfernung nicht besonders hoch sind und das zu verarbeitende Luftvolumen groß ist.
